Comment poser vos panneaux solaires sur toiture avec le système Esdec ClickFit EVO

Avant de commencer, il est important de vérifier que vous disposez de tout le matériel nécessaire : crochets ou supports spécifiques à votre toiture, rails de fixation, pinces de maintien, et visseries adaptées. Assurez-vous également que votre toiture est en bon état et qu’elle peut supporter le poids des panneaux et de la structure.

La pose débute par l’installation des crochets ou des supports directement sur votre toiture. Si vous avez une couverture en tuiles, retirez une tuile à chaque point de fixation, installez le crochet ClickFit EVO, puis replacez la tuile en veillant à préserver l’étanchéité. Pour une toiture en bac acier ou en ardoise, les supports se fixent directement à l’aide de vis auto-foreuses, garantissant une fixation solide et durable.

Une fois les crochets ou supports en place, les rails de fixation sont installés. Ils sont fixés solidement aux crochets et doivent être alignés pour garantir une pose optimale des panneaux solaires. Ces rails assurent non seulement la stabilité des panneaux mais permettent aussi une ventilation adéquate, essentielle pour leur performance.

Après avoir préparé la structure, il ne reste plus qu’à poser les panneaux. Ceux-ci sont placés sur les rails et fixés à l’aide des pinces de maintien ClickFit EVO. Ces étriers assurent une fixation robuste tout en respectant les marges de sécurité pour éviter tout mouvement ou dégradation.

Raccordement des panneaux solaires en série jusqu’au coffret DC

Une fois les panneaux solaires fixés sur votre toiture avec le système Esdec ClickFit EVO, l’étape suivante consiste à les raccorder électriquement en série jusqu’au coffret DC. Le raccordement en série permet d’additionner les tensions de chaque panneau, tout en maintenant le même courant, ce qui est idéal pour optimiser le fonctionnement de l’onduleur.

Commencez par connecter les câbles positif (+) et négatif (-) de chaque panneau à l’aide des connecteurs MC4 intégrés. Assurez-vous que les polarités sont respectées à chaque étape pour éviter tout dysfonctionnement. Une fois tous les panneaux connectés en série, vous obtiendrez deux extrémités : un câble positif et un câble négatif, correspondant à l’ensemble de la chaîne.

Ces câbles doivent être acheminés avec soin jusqu’au coffret DC. Utilisez des colliers de serrage pour fixer les câbles le long des rails afin d’éviter tout mouvement ou usure. Le coffret DC, équipé de protections comme des fusibles ou des parafoudres, centralise les connexions et sécurise le transfert de l’énergie vers l’onduleur. Une fois les câbles branchés au coffret DC, vous pouvez tester la continuité et la polarité pour vous assurer que le circuit est correctement connecté.

Ce raccordement en série garantit un flux énergétique stable et efficace depuis vos panneaux solaires jusqu’à l’onduleur, maximisant ainsi la performance de votre installation.

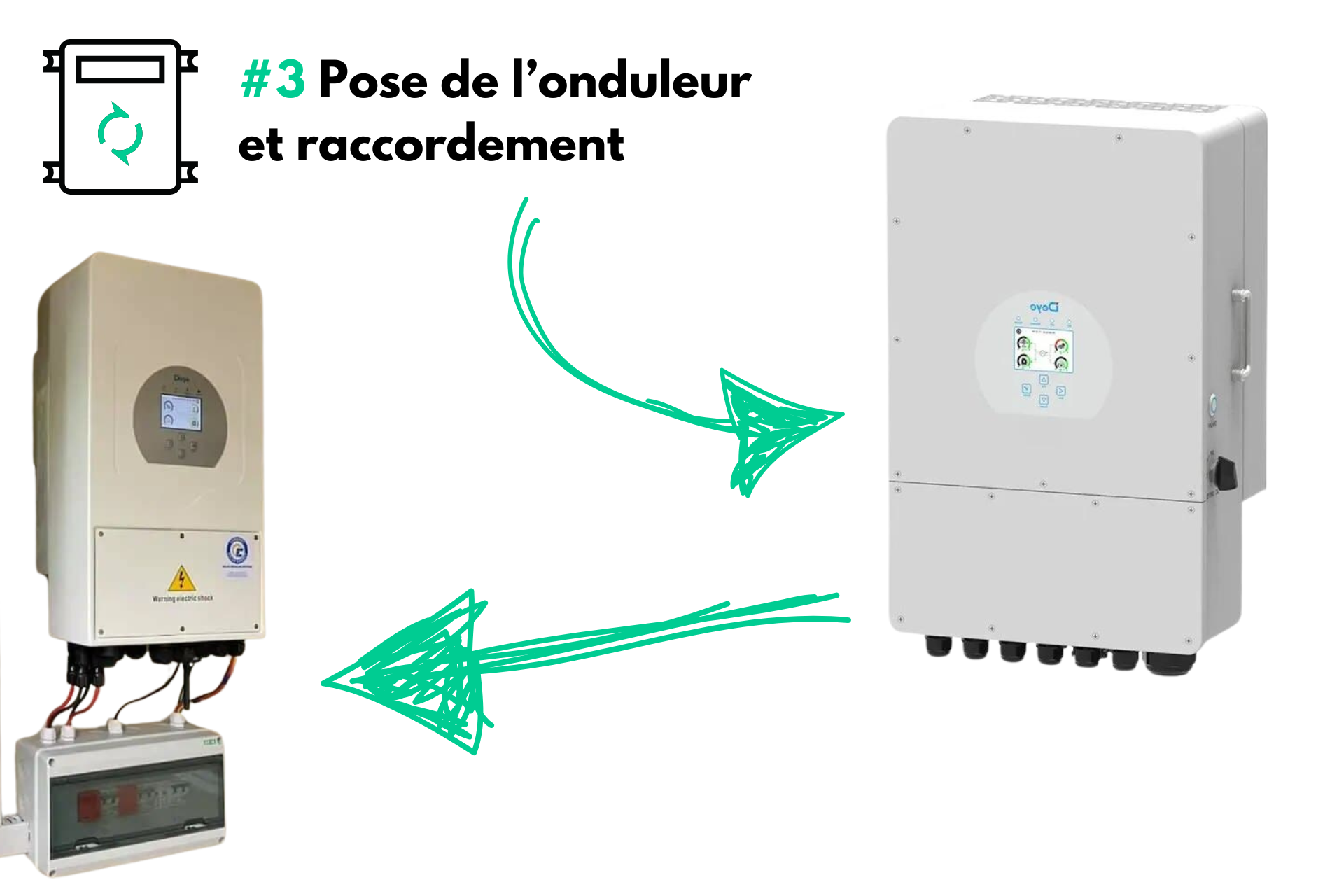

Pose et raccordement de l’onduleur

L’onduleur est un élément clé de votre installation solaire, transformant le courant continu (DC) produit par vos panneaux solaires en courant alternatif (AC) utilisable par votre réseau domestique. Pour assurer un fonctionnement optimal, il est important de choisir un emplacement adapté et de procéder à un raccordement conforme aux normes.

Commencez par installer l’onduleur à un endroit protégé des intempéries, idéalement dans un garage, un local technique. Veillez à respecter les recommandations du fabricant en matière de ventilation pour éviter toute surchauffe, car l’onduleur peut générer de la chaleur en fonctionnement. Fixez-le solidement au mur à l’aide du support fourni.

Une fois l’onduleur en place, raccordez les câbles provenant du coffret DC aux bornes dédiées de l’onduleur. Respectez les polarités (positif et négatif) et vérifiez que les connecteurs sont bien enclenchés pour garantir un contact sécurisé. Si votre installation inclut plusieurs chaînes de panneaux (strings), raccordez-les selon le schéma fourni par le fabricant de l’onduleur.

Ensuite, connectez l’onduleur à votre tableau électrique via la sortie AC. Ce raccordement nécessite un disjoncteur dédié pour protéger votre réseau et respecter les normes électriques. Enfin, si l’onduleur est équipé d’un système de monitoring (Wi-Fi, Ethernet), configurez-le pour suivre en temps réel la production de votre installation.

Raccordement des batteries à l’onduleur

Si votre installation solaire inclut un système de stockage, le raccordement des batteries à l’onduleur est une étape cruciale pour optimiser l’autoconsommation et garantir un fonctionnement fluide. Les batteries permettent de stocker l’énergie produite en surplus par vos panneaux solaires et de l’utiliser lorsque la production solaire est insuffisante, comme en soirée ou par temps couvert.

Commencez par identifier les bornes spécifiques de l’onduleur dédiées au raccordement des batteries. La plupart des onduleurs hybrides modernes disposent de bornes clairement identifiées pour les connexions batterie en courant continu (DC). Vérifiez que votre onduleur est compatible avec les batteries que vous utilisez, qu’il s’agisse de modèles haute tension ou basse tension.

Raccordez les câbles de la batterie aux bornes correspondantes de l’onduleur en respectant les polarités (positif et négatif). Il est essentiel d'utiliser des câbles adaptés à la puissance et à la tension du système pour garantir une connexion sécurisée et éviter toute surchauffe. Si plusieurs batteries sont utilisées en série ou en parallèle, suivez les instructions du fabricant pour configurer correctement le système.

Assurez-vous que toutes les connexions sont bien serrées.

Raccordement au coffret AC pour la sortie de l’onduleur

La dernière étape de votre installation solaire consiste à raccorder la sortie AC de l’onduleur au coffret AC, qui assure la liaison entre votre production solaire et le réseau domestique. Ce coffret est un élément essentiel pour la sécurité et la conformité de votre installation, car il protège le système contre les surtensions, les surcharges, ou d’autres anomalies.

Le coffret AC contient généralement un disjoncteur différentiel et un parafoudre adaptés à la puissance de votre onduleur. Commencez par vérifier les spécifications électriques pour vous assurer que les protections sont compatibles avec la puissance de sortie de l’onduleur (monophasé ou triphasé).

Raccordez les câbles de sortie de l’onduleur (bornes AC) aux bornes correspondantes du disjoncteur différentiel dans le coffret AC. Respectez bien les phases (L1, L2, L3 pour un système triphasé) et le neutre (N). Assurez-vous également que la mise à la terre (PE) est correctement connectée pour garantir la sécurité électrique.

Une fois les câbles correctement branchés, raccordez la sortie du coffret AC au tableau électrique principal de votre maison. Ce raccordement permet d’intégrer la production solaire à votre réseau domestique, pour alimenter vos appareils électriques en priorité avec l’énergie produite par les panneaux.

Avant la mise en service, vérifiez toutes les connexions et assurez-vous que le disjoncteur et le parafoudre sont correctement dimensionnés et fonctionnels. Activez ensuite l’ensemble du système, en suivant les étapes de démarrage indiquées dans le manuel de l’onduleur, pour tester que l’énergie est correctement injectée dans votre réseau domestique.

Ce raccordement finalise votre installation et garantit une distribution efficace et sécurisée de l’énergie solaire produite par vos panneaux. Vous êtes maintenant prêt à profiter de votre production photovoltaïque en toute sérénité.
